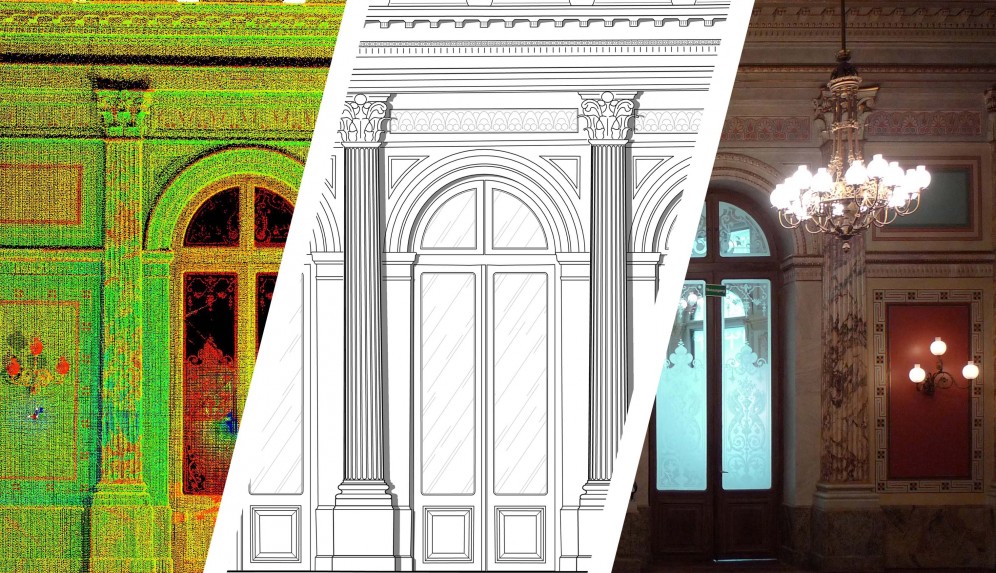

3D-Laserscanning von Dobas ist die ideale Vermessungstechnik für komplexe Innen- und Aussenräume bei Renovation, Umbau und Inneneinrichtung. Sie liefert hochpräzise Messdaten für Pläne, CAD-Zeichnungen und – kombiniert mit digitalen Fotoaufnahmen – für punktgenaue, fotorealistische Raumbilder, in denen jedes Detail haargenau sichtbar gemacht werden kann. Die Vermessung von Objekten mittels Laserabtastung ersetzt immer mehr die manuelle Erfassung.

Die Abtastung erfolgt dabei durch sogenannte Laserscanner, die eine Wolke aus Millionen von Messpunkten erzeugen. Im 3D-CAD lassen sich diese Daten dann als Massgrundlage verwenden. Ein entscheidender Vorteil des 3D-Laserscannings: einmal messen genügt! Umfassendes Einsatzgebiet Grundsätzlich lässt sich der 3D-­Laserscanner für fast alle Arten von Massaufnahmen verwenden. Je komplexer ein Objekt ist, desto sinnvoller und wirtschaftlicher ist der Einsatz des 3D-­Laserscanners. 3D-Laserscanning eignet sich hervorragend • für Innen- und Aussenräume jeder Art, Komplexität und Grösse • bei speziellen Geländestrukturen, historischen Gebäuden, Gewölben und Fachwerken. • wenn Objekte noch im Betrieb oder nur sehr schwer zugänglich sind und die Erfassung der Daten vor Ort sehr schnell und ohne grosse Störung ablaufen muss • wo Unebenheiten, zum Beispiel bei Strassen und Stützmauern, farblich dargestellt werden müssen.

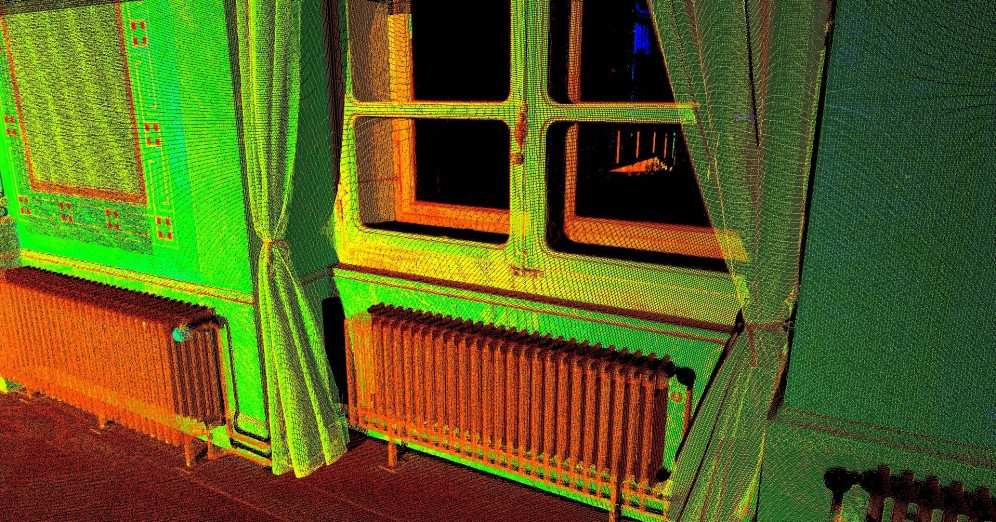

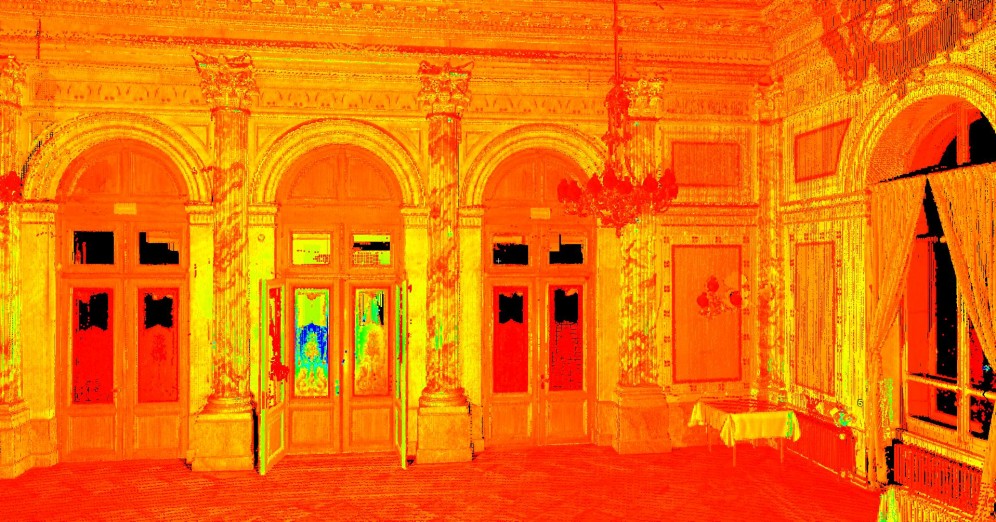

Die Möglichkeiten des 3D-­Laserscanners gehen jedoch über das reine Erstellen von CAD­-Zeichnungen hinaus. Der 3D-­Laserscanner stellt, durch die unterschiedlichen Reflektionen verschiedener Materialien, die Messpunkte in unterschiedlichen Farben dar. Dies lässt Rückschlüsse über Materialien und deren Oberflächen zu. Bereiche mit hoher Absorption erscheinen rötlich, solche mit hoher Reflektion eher grünlich. Enorme Leistungsfähigkeit, grosses Potenzial Moderne Laserscanner bitten eine enorme Leistungsfähigkeit. Sie erzeugen bis zu einer Million Einzelmessungen pro Sekunde. Ein Laserstrahl erfasst die Umgebung und erzeugt daraus ein exaktes Abbild (die sogenannte Punktwolke) aller im Messbereich vorhandenen Objekte.

Die Punktwolke hat eine Rasterung von ca. 1,5mm. Dies entspricht ca. 40 Messpunkten pro Quadratzentimeter. Mehrere Punktwolken oder Einzelmessungen, die von unterschiedlichen Standorten aufgenommen werden, können miteinander verbunden werden. Dabei helfen sogenannte Zielmarken, die der 3D-­Laserscanner bei jeder Aufnahme automatisch erfasst. Später lassen sich die Daten am Computer auswerten und je nach Anspruch des Projektes oder Kunden aufbereiten. Professionelle Datenauswertung: Erfahrung und Know-how sind entscheidend Die Auswertung der vor Ort erfassten Daten ist sehr komplex und erfordert sehr gute Kenntnisse der gesamten Thematik rund um das 3D­-Laserscanning.

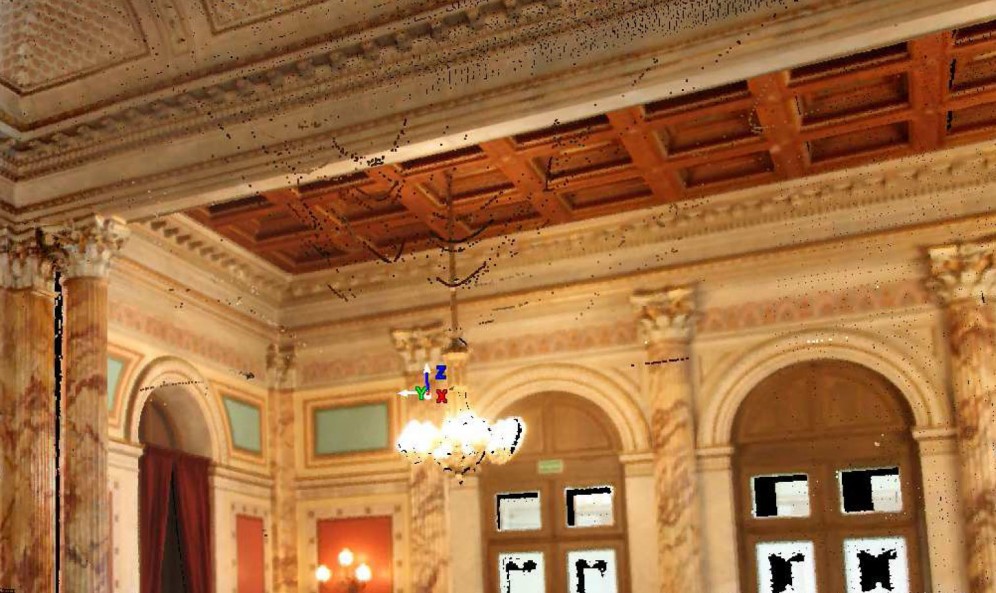

Der erste Schritt ist das Säubern der Daten. Darunter versteht man das möglichst komplette Eliminieren von Fehlpunkten. Fehlpunkte sind Messpunkte, die nicht richtig erfasst oder reflektiert wurden. Solche Punkte können bereits bei Regen oder Schneefall entstehen, wenn Tropfen oder Schneeflocken den Laserstrahl reflektieren. In der gesäuberten 3D­-Wolke kann man direkt zeichnen und Punkte, Linien und Ebenen erzeugen. Die Auswertung ist entscheidender Teil des ganzen Projekts und kann – je nach Komplexität – den Aufwand für die reine Datenerfassung beträchtlich übersteigen. Die Königsdisziplin im 3D-Laserscanning ist die Auswertung und Erstellung von 3D­-Objekten, und dafür besitzt Dobas einzigartige Erfahrung und neuste Software­-Tools. Kombination mit digitaler Fototechnik Eine weitere Möglichkeit besteht darin, die Messpunkte mit den Farbinformationen von digitalen Fotoaufnahmen zu kombinieren.

Dadurch entstehen fotorealistische Darstellungen der Punktwolken. Eine Art dreidimensionales Bild. Solche Darstellungen helfen Gegenstände und Räumlichkeiten optisch deutlicher darzustellen und bieten eine ideale Möglichkeit, geplante Projekte realistisch zu veranschaulichen. 3D-­Laserscanning für alle Die Dobas AG will allen Interessierten die Möglichkeit bieten, von dieser neuen und innovativen Technologie zu profitieren. Der Vorteil dabei ist, dass sich die Technik projektbezogen einsetzen lässt und die Aufwendungen tief gehalten werden können.

Dobas stellt interessierten Personen und Firmen den 3D-Laserscanning-Service gerne persönlich vor. Anruf genügt: +41 41 972 56 60.
